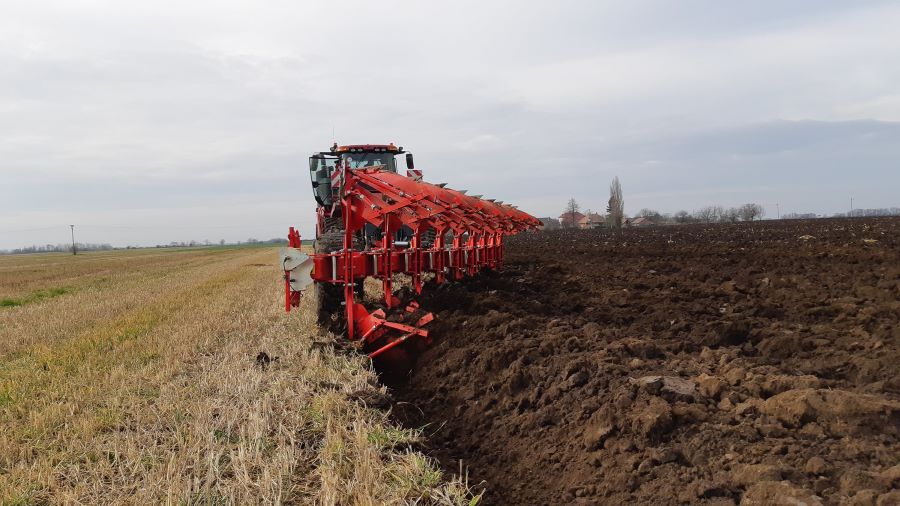

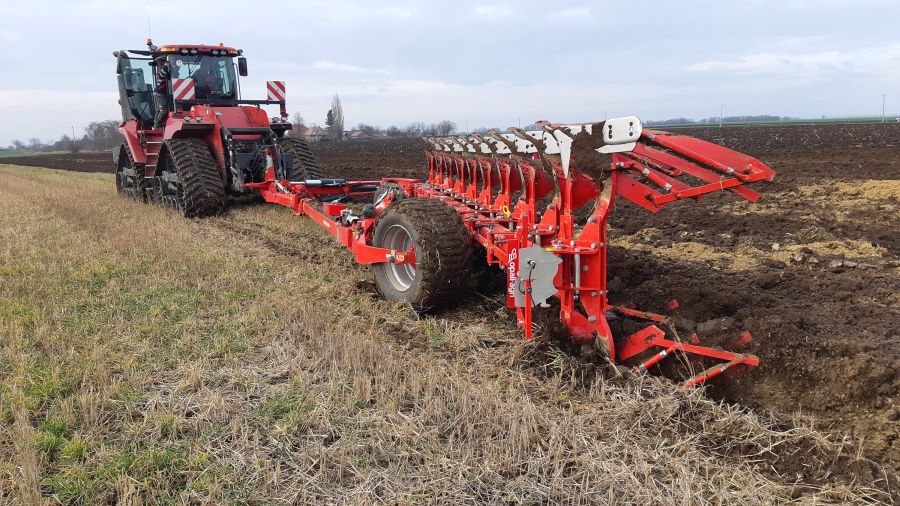

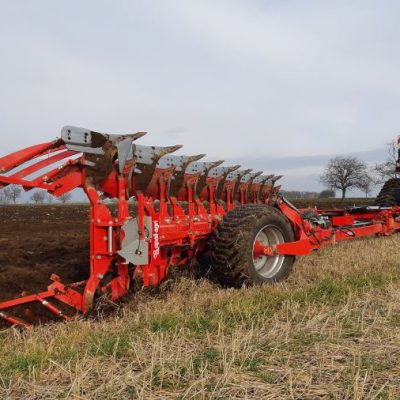

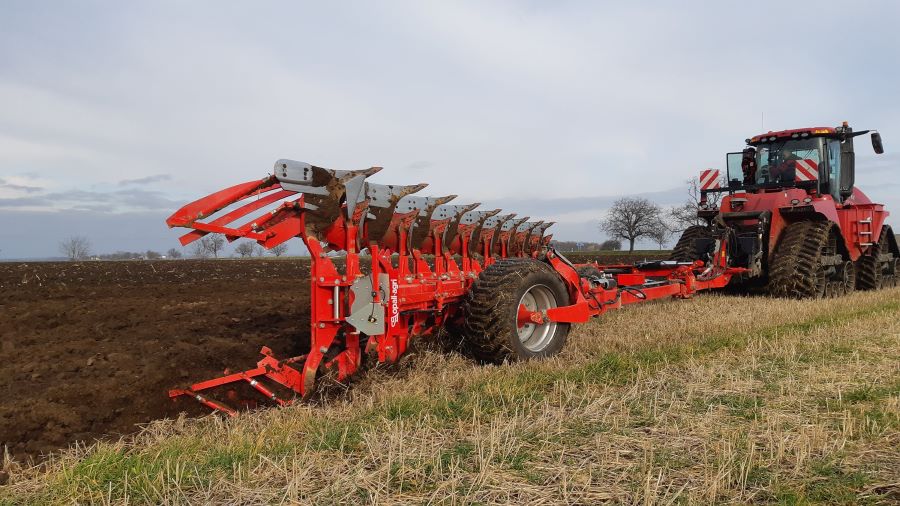

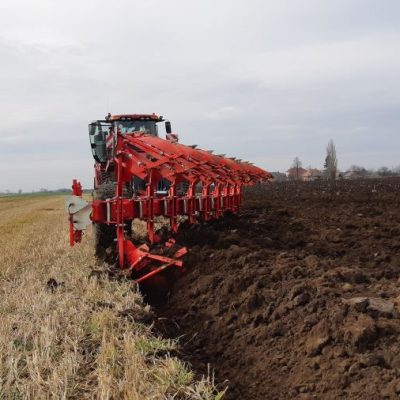

ORION II 180 OL
- Polonesený otočný pluh.
- 6 – 9 radlic.
- Rozestup orebních radlic 100 cm.
- Orba v brázdě i mimo brázdu.
- Profil rámu 180 x 180 x 10 mm.
- Světlost pod rámem 82 cm.
- Mechanické nastavení záběru orebních těles.
- Stavebnicový systém rámu – 6+1, 7+1, 8+1.
- Střižné, pružinové a hydropneumatické jištění.
Specifikace
Stroj je tvořen vysokopevnostním rámem, který je osazen hydraulicky ovládaným mechanismem sloužícím k nastavení pluhu pro práci mimo brázdu (on-land). Je tedy přeurčen pro jízdu traktoru vně brázdy, což je důležité zejména pro pásové traktory nebo traktory s širokými pneumatikami. Přestavením rámu lze pluh využít také pro orbu v brázdě, je tedy univerzálně využitelný pro oba typy orby. ORION II OL je vyráběn v rozmezí 6 až 9 radlic s ráme 6+1, 7+1 nebo 8+1. Umožňuje tak rozšíření či zkrácení pluhu o jednu radlici. Pluh můžeme vybavit 3 typy jištění: střižným šroubem, pružinovým nebo hydropneumatickým mechanismem. Pro přesné dodržení pracovní hloubky je pluh osazen v přední části pomocným opěrným kolem, v zadní části provádíme regulaci hloubky na pístu pojezdového kola. Díky možnosti výběru 6 typů orebních těles lze pluh osadit tělesy, které budou na vašich polích vykonávat tu nejlepší možnou práci.
Základní výbava
- Stavebnicový systém 6+1; 7+1; 8+1.
- Systém otáčení pomocí teleskopických pístnic.
- Hydraulicky systém pro orbu mimo brázdu (možno i v brázdě).
- Mechanicky stavitelný záběr orebních těles v rozmezí: 33/38/44/50 cm.
- Orební tělesa včetně zahrnovaček.
- Světlost pod rámem 82 cm.
- Plazové krojidlo či brázdič na posledním páru orebních těles.
- Hydraulické odpružení podvozku pro transport.
- Dopravní značení.
- Závěsná hřídel kat. 3/4, vzdálenost středu koulí 1011 mm.
- Profil rámu 180 x 180 x 10 mm.
- Orební tělesa
UN 350
- univerzální orební těleso
- hloubka orby – bez předradliček 28 cm, s předradličkami 33 cm
Tato orební tělesa jsou určena zejména pro orbu lehkých a středních, ale i těžších drobivějších půd. Vhodné pro nepříliš hlubokou orbu.
UN 400
- univerzální orební těleso
- hloubka orby – bez předradliček 32 cm, s předradličkami 36 cm
Tato orební tělesa jsou určena zejména pro orbu lehkých a středních, ale i těžších drobivějších půd. Vhodné pro hlubokou orbu nad 25 cm hloubky.
PA 400
- páskové orební těleso
- hloubka orby – bez předradliček 32 cm, s předradličkami 36 cm
Tato orební tělesa jsou určena pro orbu středních až těžších soudržnějších půd. Těleso není vhodné do lehkých půd a půd s výskytem kamenů.
PA 420
- páskové orební těleso
- hloubka orby – bez předradliček 35 cm, s předradličkami 40 cm
Tato orební tělesa jsou určena pro orbu středních až těžkých soudržnějších půd. Těleso není vhodné do lehkých půd a půd s výskytem kamenů.
KV 9
- pološroubové orební těleso
- hloubka orby – bez předradliček 28 cm, s předradličkami 33 cm
KV 9 je určeno pro orbu střeních až těžších a velmi těžkých půd.
KV 28
- pološroubové orební těleso
- hloubka orby – bez předradliček 28 cm, s předradličkami 33 cm
Tato orební tělesa jsou určena zejména pro orbu těžkých a velmi těžkých půd, uplatnění naleznou také v případě použití pneumatik o šířce více než 710 mm.
Volitelná výbava
- Dělič hydraulických okruhů.
- Flotační kolo.
- Kotoučové krojidlo ORION II.
- Předradličky ORION II.

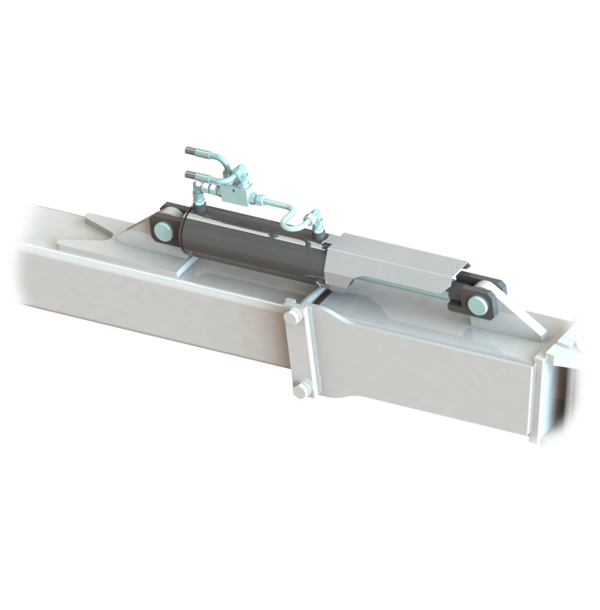

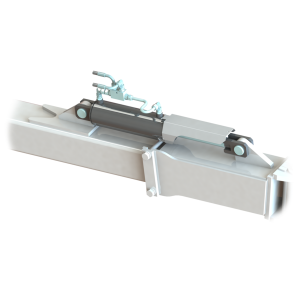

- Hydraulické seřizování záběru 1.radlice.
Rozměry stroje
| Počet radlic (ks) |
6 | 7 / 6+1 | 8 / 7+1 | 9 / 8+1 | |
| Záběr jedné radlice (cm) | 33 / 38 / 44 / 50 | 33 / 38 / 44 / 50 | 33 / 38 / 44 / 50 | 33 / 38 / 44 / 50 | |
| Celkový záběr pluhu (cm) | 200 / 230 / 265 / 300 | 230 / 265 / 305 / 350 | 265 / 305 / 350 / 400 | 300 / 340 / 395 / 450 | |
| Světlost nad rámem (cm) | 82 | 82 | 82 | 82 | |
| Rozestup oreb. jednotek (cm) | 100 | 100 | 100 | 100 | |
| Doporučená pracovní rychlost (km/h) |
7 | 7 | 7 | 7 | |
| Hmotnost pluhu** |
střižný (kg) | 3360 | 3640 | 3970 | 4301 |
|
pružinový (kg) |
3780 | 4135 | 4530 | – | |
| hydropneumatický (kg) | 3810 | 4170 | 5470 | – | |
| Výkon tahače (hp) | 180 / 230 | 210 / 280 | 240 / 320 | 270 / 380 |
**uvedená hmotnost je pouze orientační a může se měnit dle zvolené varianty stroje
