Diskový podmítač DBx
DBx je nářadím pro farmáře, kteří kladou vysoké nároky na výkon a kvalitu práce. Zaujme robustním, konstrukčně jednoduchým rámem s dvojitými pracovními sekcemi v uspořádání „x“.
Zvolená koncepce vyniká nenáročností na obsluhu při skládání do transportní polohy a rozkládání do pracovní polohy a rovněž při seřizování pracovních funkcí, zejména úhlu záběhu sekcí a regulace pracovní hloubky.
Z uživatelského hlediska je důležitý:
- vysoký rovnací účinek nářadí, který je u verzí DBxS a DBxT možno zvýšit hydraulickým zamčením sekcí do jedné pracovní roviny,
- vysoká hmotnost stroje v přepočtu na jeden disk, kterou možno ještě zvýšit vodní náplní základních nosníků, zajišťuje účinnost nářadí i v podmínkách, kdy neobstojí radličkové podmítače.
Dostatečné nadimenzování všech exponovaných míst a vysoká kvalita dílenského zpracování jsou zárukou provozní spolehlivosti i v těžkých podmínkách.

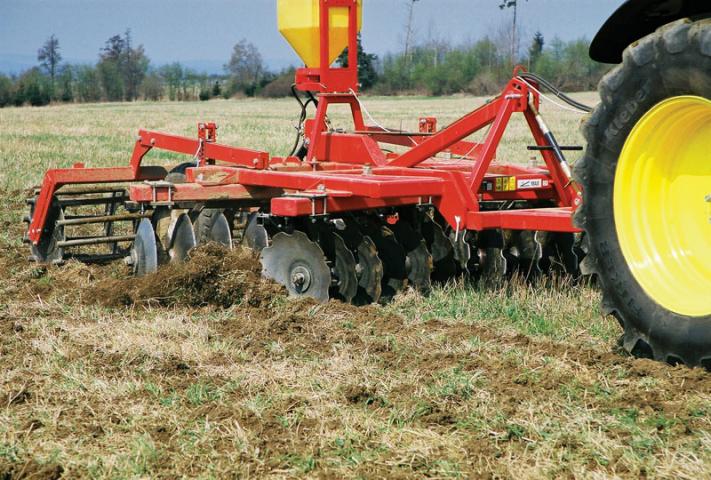

Diskové brány DBxN/P
DBxN/P jsou jednoduchým, naprosto spolehlivým nářadím pro základní zpracování půdy.
Základní provedení – polonesený rám zavěšený v ramenech hydrauliky svařený z uzavřených ocelových profilů 100x100x8 mm se čtyřmi sekcemi v uspořádání X a třemi polohami úhlu záběru každé sekce. Průměr talířů je 660 mm, profil hřídele 40×40 mm, rozteč disků 236 mm. Velikost pneumatiky 10,0/75 – 15.3 14PR IM 0,4.
| Model | DB 300 N/P | DB 350 N/P |
| Pracovní hloubka (mm) | 0 – 15 | 0 – 15 |
| Pracovní rychlost (km/h) | 9 – 13 | 9 – 13 |
| Přepravní šířka (mm) | 3250 | 3000 |
| Počet talířů (ks) | 24 | 28 |
| Pracovní úhly (stupně) | p14/19/23 z 9/14/19 | p14/19/23 z 9/14/19 |
| Přepravní délka (mm) | 5600 | 5600 |
| Hmotnost s trubkovým válcem
(bez vodní náplně) (kg) |
2270 | 2350 |
| Maximální hmotnost (kg/talíř) | 90 | 84 |
| Objem vodní náplně (l) | ||
| Požadovaný min. výkon traktoru (kW) | 90 – 100 | 80 – 100 |
| Prac. šířka záběru (m) | 3 | 3,5 |

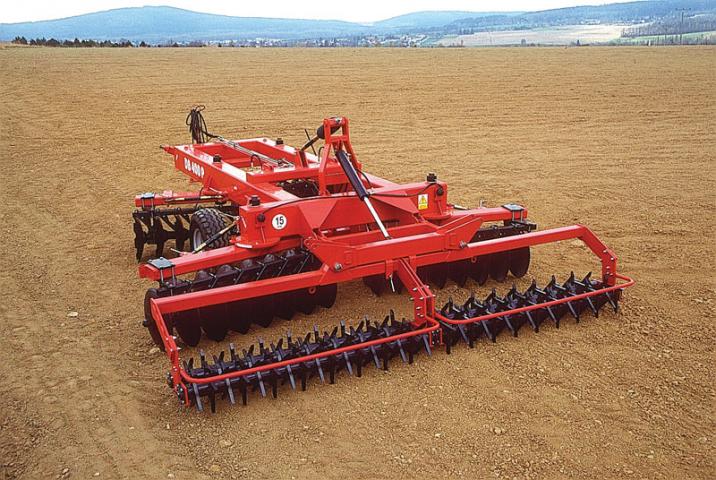

Diskové brány DBxP, DBxPT
DBxP, DBxPT jsou nářadím pro středně velké farmy. Charakteristickým znakem je uspořádání s nápravou mezi předními a zadními diskovými sekcemi. To umožňuje regulaci pracovní hloubky na nápravě a práci bez opěrných a drobících válců.
Základní provedení – polonesený pevný rám svařený z ocelových profilů 200x300x8 mm se čtyřmi sekcemi v uspořádání X a plynule stavitelnými úhly záběru. Průměr disků je 660mm, profil hřídele 40×40 mm, rozteč disků 236 mm.
Pneumatiky:
- DB300P, DB350P – 11,5/80-15,3 14PR IM0,4
- DB400P, DB450P – 400/60-15,5 14PR
- DB 450PT- DB550PT – 400/60-15,5 14PR
| Model | DB 300 P | DB 350 P | DB 400 P | DB 450PT | DB 500PT | DB 550PT |
| Maximální hmotnost (kg/talíř) | 136 | 124 | 122 | 114 | 105 | 105 |
| Hmot. s trub. válcem (bez vod. náplně) (kg) | 3280 | 3480 | 3640 | 4080 | 4170 | 4550 |
| Počet talířů (ks) | 24 | 28 | 32 | 36 | 40 | 44 |
| Pracovní rychlost (km/h) | 9 – 13 | 9 – 13 | 9 – 13 | 9 – 13 | 9 – 13 | 9 – 13 |
| Přepravní délka (mm) | 6400 | 6550 | 6550 | 7900 | 8150 | 8400 |
| Přepravní šířka (mm) | 2560 | 2560 | 2560 | 2650 | 2650 | 2650 |
| Pracovní úhly (stupně) | 0-25 | 0-25 | 0-25 | |||
| Pracovní hloubka (mm) | 0 – 15 | 0 – 15 | 0 – 15 | 0 – 15 | 0 – 15 | 0 – 15 |
| Prac. šířka záběru (m) | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 |
| Požadovaný min. výkon traktoru (kW) | 90 – 100 | 90 – 110 | 100 – 120 | 110 – 130 | 120 – 160 | 140 – 180 |
| Objem vodní náplně (l) | 420 | 420 | 420 | 420 | 420 | 420 |
Diskové brány DBxS, DBxT
DBxS a DBxT jsou profesionálním nářadím pro středně velké a velké farmy. Koncepce rámu s nápravou za diskovými sekcemi a před opěrným válcem umožňuje jednoduché rozkládání do pracovní polohy a skládání do transportní polohy pomocí hydrauliky. Pracovní hloubka se seřizuje na opěrném válci a závěsu.
Základní provedení – polonesený hydraulicky skládaný rám svařený z ocelových profilů 200x300x8 mm se čtyřmi sekcemi v uspořádání X a plynule stavitelnými úhly záběru. Průměr talíří je 660 mm, profil hřídele 40x40mm, rozteč disků 236 mm.
Velikost pneumatik:
- DB400-500S 11,5/80-15,3 14PR IM-0,4
- DB500-700T 400/60-15,5 14PR
| Model | DB 400S | DB 450S | DB 500S | DB 500T | DB 600T | DB 700T |
| Maximální hmotnost (kg/talíř) | 127 | 121 | 116 | 135 | 131 | 133 |
| Hmot. s trub. válcem (bez vod. náplně) (kg) | 4080 | 4290 | 4560 | 5170 | 5720 | 6350 |
| Počet talířů (ks) | 36 | 40 | 44 | 44 | 52 | 60 |
| Přepravní šířka (mm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Přepravní délka (mm) | 7300 | 7300 | 7300 | 7500 | 7500 | 7500 |
| Pracovní úhly (stupně) | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 | 0-25 |
| Pracovní rychlost (km/h) | 9 – 13 | 9 – 13 | 9 – 13 | 9 – 13 | 9 – 13 | 9 – 13 |
| Pracovní hloubka (mm) | 0 – 15 | 0 – 15 | 0 – 15 | 0 – 15 | 0 – 15 | 0 – 15 |
| Prac. šířka záběru (m) | 4 | 4,5 | 5 | 5 | 6 | 7 |
| Požadovaný min. výkon traktoru (kW) | 100 – 120 | 110 – 130 | 130 – 150 | 130 – 160 | 150 – 190 | 180 – 200 |
| Objem vodní náplně (l) | 550 | 550 | 550 | 575 | 575 | 575 |
