Radličkový kypřič RKx

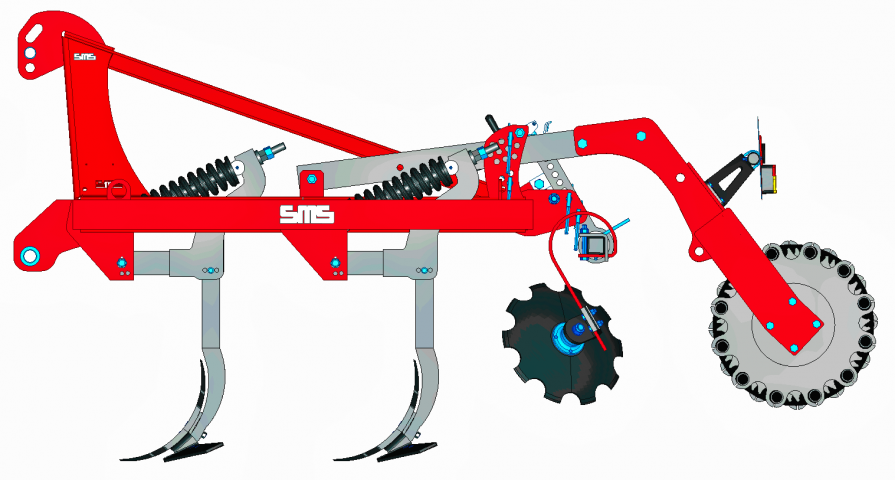

RKxZákladní provedení typu RKx a RKxP (s pružným uložením slupice) je tvořeno pevným, nebo hydraulicky skládaným rámem, osazeným dvěma řadami dělených šípových radliček s roztečí 42 cm, jednou řadou urovnávacích talířů a opěrným a drobícím prutovým válcem, který může být i spirálový, hřebový či jiný.

Pracovní hloubka je 8 – 15 cm. Čepy pružící jednotky jsou ve výměnných pouzdrech a jsou opatřeny maznicí. Systém odpružení umožňuje i plynulou změnu pracovního úhlu radličky.

Všechna provedení radličkových kypřičů či podmítačů (RKx, RKLx, RKLLx) v pracovních záběrech 3,5 – 6 m mohou být řešena třemi způsoby podle konstrukce základního rámu:

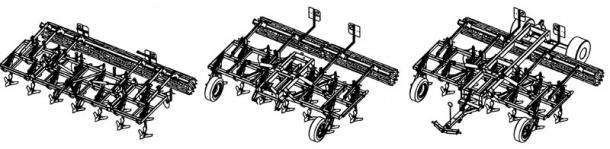

Konstrukce

  1. rám H – hydraulicky skládaný, třídílný, nesený
  2. rám U – hydraulicky skládaný, dvojdílný, nesený
  3. rám UP – hydraulicky skládaný, dvojdílný, polonesený

Záběry







Pracovní záběry 9 až 12 metrů jsou tvořeny pomocí G-rámu, na kterém jsou jednotlivé díly nářadí zavěšeny pomocí standardního tříbodového závěsu.



Tabulka parametrů pro typy RK U RK a UP RK

Model Hmotnost (kg) Prac. šířka (cm) Počet prac. jednotek (ks) Požadovaný výkon (kW) Délka stroje (cm)
UP RK 500 2990 504 12 140 – 170 662
RK 220 650 220 5 50 – 70 323
RK 260 740 260 6 60 – 80 323
RK 300 880 294 7 70 – 90 323
RK 380 1140 378 9 110 – 130 323
RK 380 H 1520 378 9 120 – 140 323
RK 460 H 1780 362 11 140 – 170 323
RK 540 H 1980 546 13 150 – 190 323
U RK 420 2040 420 10 110 – 140 400
U RK 500 2380 504 12 140 – 170 400
U RK 590 2470 588 14 150 – 190 400
UP RK 420 2650 420 10 110 – 140 662
UP RK 590 3050 588 14 150 – 190 662



Hmotnosti uvedené v tabulce u RKx a RKLx jsou v provedení s pevnou slupicí a prutovým válcem. U RKLLx se slupicí S a prutovým válcem.



Další technická data:

  • Přepravní šířka všech modelů RK je do 3000 mm.
  • Pracovní hloubka 5-20 cm podle použitých radlic a půdních podmínek. Pro mělké zpracování 5-12 cm doporučujeme použití narážecích radlic, pro zpracování do 20 cm hloubky doporučujeme dlátové radlice.
  • Pracovní rychlost 10-15 km/hod podle podmínek.

Přídavná zařízení:slupice

  1. Přídavná kopírovací kola – montují se pomocí třmenů na předním nosníku rámu.
  2. Elektrická odstředivá sečka pro setí „na široko“.
  3. Na zvláštní přání lze osadit i jiné typy opěrných válců.

Radličkový kypřič RKLLx

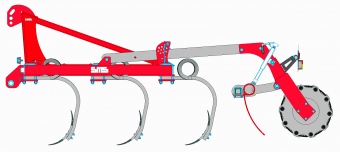

rkll_300_bokZákladní provedení typu RKLLx (s jištěním radlic střižným kolíkem) a  RKLLxS  ( s pružným jištěním) je tvořeno pevným, nebo hydraulicky sklopným rámem s třemi  řadami radlic dlátových, nebo šípových podle volby a s osovou roztečí  22,50 cm. Rovnací lišta je tvořena na principu pružného smyku s pery  ø 12 mm, opěrný a drobící válec je prutový. Lze však použít kterýkoliv jiný druh válce z firemní nabídky.

Všechna provedení radličkových kypřičů či podmítačů (RKx, RKLx, RKLLx) v pracovních záběrech 3,5 – 6 m mohou být řešena třemi způsoby podle konstrukce základního rámu:

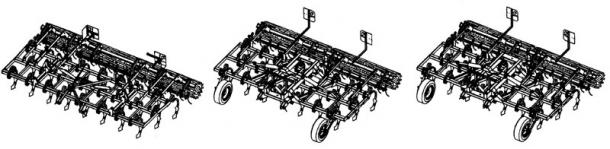

rkllx

  1. rám H – hydraulicky skládaný, třídílný, nesený
  2. rám U – hydraulicky skládaný, dvojdílný, nesený
  3. rám UP – hydraulicky skládaný, dvojdílný, polonesený



ZáběryPracovní záběry 9 až 12 metrů jsou tvořeny pomocí G-rámu, na kterém jsou jednotlivé díly nářadí zavěšeny pomocí standardního tříbodového závěsu.



Tabulka parametrů pro typy RKLL U RKLL a UP RKLL

Model Hmotnost (kg) Délka stroje (cm) Prac. šířka (cm) Požadovaný výkon (kW) Počet prac. jednotek (ks)
RKLL 300 1200 323 293 70 – 90 13
RKLL 380 H 2120 323 383 120 – 140 17
RKLL 470 H 2430 323 473 130 – 160 21
U RKLL 590 3150 400 585 150 – 190 26
U RKLL 410 2510 400 405 110 – 140 18
U RKLL 500 2790 400 495 140 – 170 22
RKLL 560 2710 323 563 140 – 180 25
UP RKLL 410 3040 662 405 110 – 140 18
UP RKLL 500 3320 662 495 140 – 170 22
UP RKLL 590 3590 662 585 150 – 190 26

Hmotnosti uvedené v tabulce u RKx a RKLx jsou v provedení s pevnou slupicí a prutovým válcem. U RKLLx se slupicí S a prutovým válcem.

Další technická data:

  • Přepravní šířka všech modelů RK je do 3000 mm.
  • Pracovní hloubka 5-20 cm podle použitých radlic a půdních podmínek. Pro mělké zpracování 5-12 cm doporučujeme použití narážecích radlic, pro zpracování do 20 cm hloubky doporučujeme dlátové radlice.
  • Pracovní rychlost 10-15 km/hod podle podmínek.



Přídavná zařízení:slupice

  1. Přídavná kopírovací kola – montují se pomocí třmenů na předním nosníku rámu.
  2. Elektrická odstředivá sečka pro setí „na široko“.
  3. Na zvláštní přání lze osadit i jiné typy opěrných válců.

Radličkový kypřič RKLx

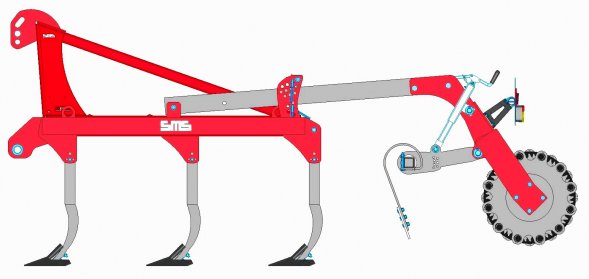

rkl_300_bokZákladní provedení typu RKLx (s jištěním radlic střižným kolíkem), RKLxP a RKLxS ( s pružným jištěním) je tvořeno pevným nebo hydraulicky sklopným rámem s třemi  řadami radlic dlátových, nebo šípových podle volby a s osovou roztečí  30 cm. Rovnací lišta je tvořena na principu pružného smyku s plochými pery, opěrný a drobící válec je prutový. Lze však použít kterýkoliv jiný druh válce z firemní nabídky.

Pracovní hloubka je 5 – 25 cm.

Všechna provedení radličkových kypřičů či podmítačů (RKx, RKLx, RKLLx) v pracovních záběrech 3,5 – 6 m mohou být řešena třemi způsoby podle konstrukce základního rámu:

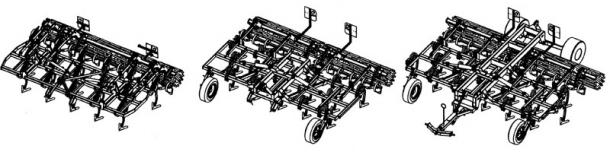

rklx zabery

  1. rám H – hydraulicky skládaný, třídílný, nesenýZáběry
  2. rám U – hydraulicky skládaný, dvojdílný, nesený
  3. rám UP – hydraulicky skládaný, dvojdílný, polonesený





Pracovní záběry 9 až 12 metrů jsou tvořeny pomocí G-rámu, na kterém jsou jednotlivé díly nářadí zavěšeny pomocí standardního tříbodového závěsu.



Tabulka parametrů pro typy RKL U RKL a UP RKL

Model Pracovní šířka (m) Počet prac. jednotek (ks) Hmotnost (kg) Délka stroje (cm) Požadovaný výkon (kW)
RKL 240 2.4 8 780 323 60 – 80
RKL 300 3.0 10 1050 323 70 – 90
RKL 360 3.6 12 1350 323 110 – 130
RKL 360 H 3.6 12 1890 323 120 – 140
RKL 480 H 4.8 16 2150 323 140 – 170
RKL 540 H 5.4 18 2390 323 150 – 190
U RKL 430 4.3 14 2250 400 110 – 140
U RKL 490 4.9 16 2460 400 130 – 160
U RKL 540 5.4 18 2600 400 140 – 180
U RKL 600 6.0 20 2700 400 150 – 190
UP RKL 430 4.3 14 2780 662 110 – 140
UP RKL 490 4.9 16 3000 662 130 – 160
UP RKL 540 5.4 18 3150 662 140 – 180
UP RKL 600 6.0 20 3200 662 150 – 190



Hmotnosti uvedené v tabulce u RKx a RKLx jsou v provedení s pevnou slupicí a prutovým válcem. U RKLLx se slupicí S a prutovým válcem.



Další technická data:

  • Přepravní šířka všech modelů RK je do 3000 mm.
  • Pracovní hloubka 5-20 cm podle použitých radlic a půdních podmínek. Pro mělké zpracování 5-12 cm doporučujeme použití narážecích radlic, pro zpracování do 20 cm hloubky doporučujeme dlátové radlice.
  • Pracovní rychlost 10-15 km/hod podle podmínek.



Přídavná zařízení:slupice

  1. Přídavná kopírovací kola – montují se pomocí třmenů na předním nosníku rámu.
  2. Elektrická odstředivá sečka pro setí „na široko“.
  3. Na zvláštní přání lze osadit i jiné typy opěrných válců.
