Kloubové traktory Versatile

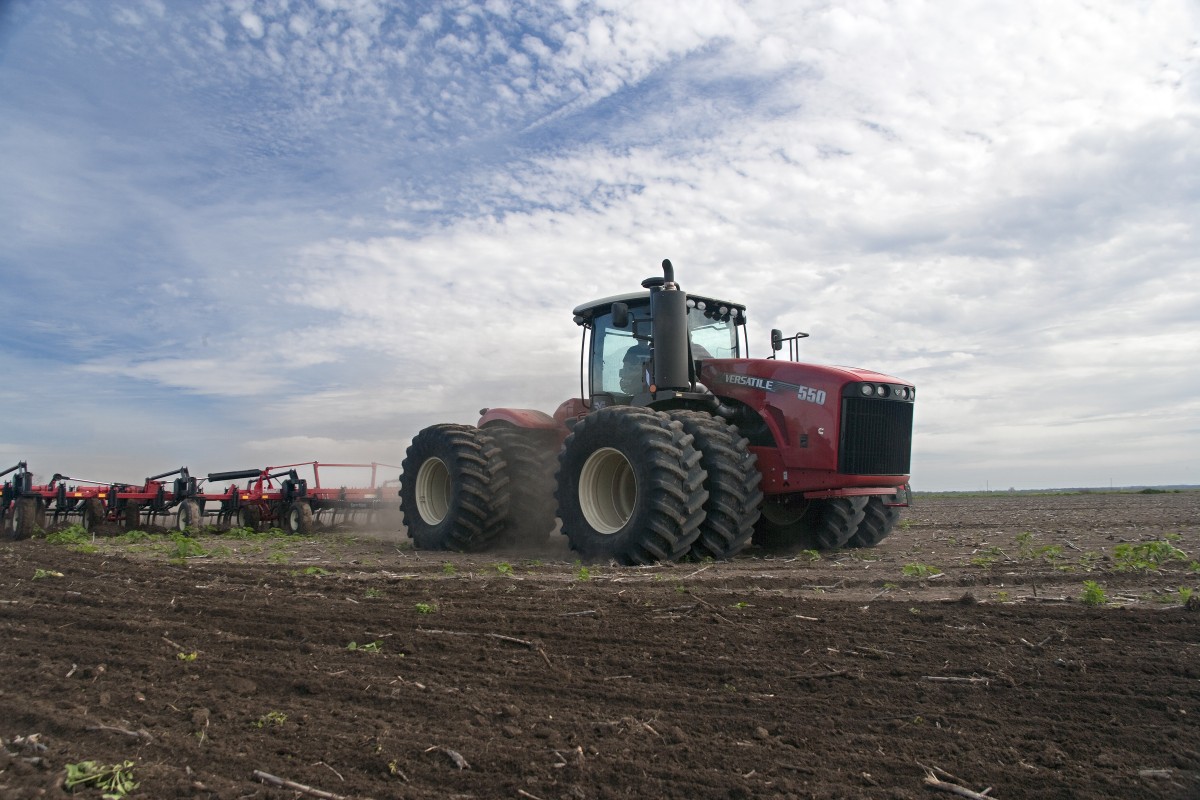

Versatile 550



















Těžké kloubové traktory VERSATILE jsou nabízeny ve třech výkonových modelech 450, 500 a 550.

MOTOR

výkon

Pohonnou jednotkou těžkých kloubových traktorů je motor Cummins QSX 15. Tento motor o objemu 15 litrů splňuje emisní normu iT4 díky systému EGR a DPF.

Model 450 500 550
Jmenovitý výkon (k.s.) 450 500 550
Maximální výkon (k.s.) 500 550 591
Krouticí moment (Nm) 2 305 2 508 2 779
Převýšení krouticího momentu 51 48 49

PŘEVODOVKA

Plně powershiftová převodovka CAT TA22 nabízí 16 rychlostí vpřed a 4 vzad. Pro polní práce nabízí dostatečný rozsah pracovních rychlostí – v rozmezí 0 – 21 km/hod lze použít 13 rychlostních stupňů. Přepravní rychlost je max. 40 km/hod.

Model 450 může být vybaven mechanicky řazenou synchronizovanou převodovkou. Tato převodovka je nabízena v rozsahu rychlostí 12 vpřed a 4 vzad. Je rozdělena do tří skupin jenž každá obsahuje 4 rychlostní stupně. V každé skupině je rozsah rychlostních stupňů uzpůsoben tak, aby při jednotlivých pracovních operacích nebylo nutno řadit mezi skupinami. Rychlostní stupně ve skupině jsou plně synchronizovány systémem hladkého řazení. Maximální pojezdová rychlost je 35 km/hod.

rychlosti  rozsah rychlostí mechanika

HYDRAULIKA

Hydraulický systém má v základním vybavení 4 okruhy a je  poháněn axiálním pístovým čerpadlem o maximálním průtoku 201 l/min.  Na přání může být 6 hydraulických okruhů a High flow čerpadlo o průtoku 401 l/min.

hydraulické okruhy

Ovládání hydraulických okruhů je u mechanické převodovky pomocí mechanických pák. U powershiftové převodovky je ovládání elktrické.

PODVOZEK

Mohutný planetový systém koncových převodů je nejpevnějším na trhu. Byl navržen inženýry Versatile v 70 letech minulého století a díky je bezchybnému provozu je používán dodnes.

Axle-01

KABINA

Nejprostornější kabina na trhu o objemu téměř 5000 litrů nabízí dostatečný prostor při každodenní namáhavé práci. Dokonalý výhled zaručuje 8 metrů čtvereční prosklených ploch.

4WD-350-550-04lb

OVLÁDACÍ PRVKY

Základní informace o provozu stroje poskytuje palubní deska umístěna na sloupku řízení. Jsou zde zobrazeny informace pro řidiče o teplotě a otáčkách motoru, stavu paliva  a aktuální rychlosti. Kontrolky signalizují základní informace o motoru a převodovce.

palubní displey

Pomocí multifunkční loketní opěrky je ovládán hydraulický systém a převodovka.

4WD-350-550-03lb

Řadícím joystickem jsou nejen řazeny převodové stupně nahoru a dolů, ale také pojezd traktoru dopředu a dozadu bez použití spojkového pedálu.

controls004

Sedmi-palcový monitor s vysokým rozlišením slouží k nastavení hydraulických okruhů a souvraťových managemantemů. Může být také na přání využit k propojení s kamerou u zadního závěsu.

controls002

Prospekt Versatile 450 – 550
